Colección: Cables de Acero

Descripción

6 CORDONES

Características

	afs	carga minima de rotura afs		aac	carga minima de rotura aac
diametro	masa aprox,	grado 1770	grado 1960	masa aprox.	grado 1770	grado 1960
[mm]	[kg/m]	[t]	[t]	[kg/m]	[t]	[t]
6,30	0,14	2,11	0	0	0	0
8,00	0,22	3,41	0	0	0	0
9,00	0,30	4,83	5,35	52,4	5,20	5,77
9,50	0,33	5,38	5,96	58,4	5,80	6,43
11,00	0,44	7,21	7,99	78,3	7,78	8,61
13,00	0,62	10,1	11,1	109	10,8	12,0
14,00	0,72	11,6	13,0	127	12,7	14,0
16,00	0,94	15,3	16,9	166	16,4	18,3
19,00	1,32	21,5	23,8	233	23,2	25,7
22,00	1,78	28,9	31,9	313	31,1	34,5
26,00	2,48	40,3	44,6	437	43,5	48,2
28,00	2,88	46,7	51,7	507	50,4	55,8
32,00	3,76	61,0	67,6	662	65,8	73,0
35,00	4,50	73,1	80,8	792	78,8	87,2
38,00	5,30	86,0	95,3	934	92,9	103
44,00	7,11	115	128	1250	124	138
51,00	9,55	155	171	1680	167	185

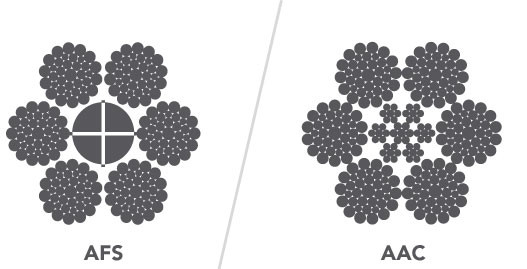

Construcción AFS: Ø hasta 8.00 mm inclusive 6x37 M. Mayores a 8.00 mm: 6x31, 6x36 y 6x41 Warrington Seale, según diámetro y grado. Construcciones AAC más comunes según grado y diámetro: 6x31 Warrington Seale, 6x36 Warrington Seale, 6x41 Warrington Seale.Revestimiento: natural o galvanizado, en función del diámetro y construcción. Revestimiento: natural o galvanizado.Norma ref.: ABNT/ ISO 2408/IRAM 547. Consulte a PETROVISA por diámetros o resistencias no especificados en la tabla.

Documentos Descargables

Descargar Ficha Técnica
