BJX serie de caja de conexiones a prueba de explosiones
Guía de usuario
1 El propósito principal y ámbito de aplicación
BJX serie de caja de conexiones a prueba de explosiones es adecuado para la línea de tensión de 220V / 380V / 50Hz AC
nominal, como la conexión de varios equipos eléctricos sub-líneas, cableado, también puede ser controlado como las
líneas de conexión, la comunicación de señal y de potencia. Dependiendo del uso del medio ambiente, que se puede
dividir en la caja de conexiones a prueba de explosiones y la caja de conexiones a prueba de explosiones de polvo
combustible atmósferas de gas explosivas. atmósferas de gas explosivas a prueba de explosiones caja de conexiones se
utiliza principalmente para la clase ? (excepto las minas de carbón otros gases o vapores explosivos), ?A, ?B, nivel
?C, clase T1 temperatura ~ T6 para la Zona 1 y Zona 2 lugares peligrosos entorno de polvo combustible con la explosión
caja de conexiones -proof es adecuado para la clase de temperatura T1 ~ T6, polvo combustible y el medio ambiente
mezcla de aire formadas en la zona 20, 21 y 22 lugares.
2 Aplicación de las normas
GB 3836,1-2010 "atmósferas explosivas - Parte 1: Requisitos generales para los equipos" GB 3836.2-2010 "atmósferas
explosivas - Parte 2: el recinto a prueba de explosiones" d "equipo de protección" GB "3.836,3 a 2.010 atmósferas
explosivas - Parte 3: la aumentar la seguridad "e" equipo de protección "GB 12476,1-2.000" equipo eléctrico de polvo
combustible - parte 1: Recintos y protección limitación de la temperatura superficial del equipo eléctrico - la sección 1:
requisitos técnicos de equipo eléctrico "
3 condiciones normales de trabajo y las condiciones de instalación
3.1 Altitud: no más de 2000 m;
3.2 Ambiente temperatura: -20 ? ~ + 40 ?;
3.3 Condiciones atmosféricas
3.3.1 El aire ambiente de humedad relativa inferior al 95% (25 ? cuando);
3.3.2 cajas de conexiones atmósferas de gas explosivo explosión para contener gases explosivos y vapores de la zona 1 y
el medio ambiente de la zona 2; a prueba de explosiones de polvo combustible caja de conexiones con polvo combustible
y la zona de ambiente de mezcla de aire 21, zona 22; (Véase ámbito de aplicación)
3.3.3 No hay daños evidentes para el aislamiento de gas y vapor de medio ambiente;
3.3.4 Grado de contaminación: 3
3.4 Instalación de la categoría: class?;
3.5 En lugar sin movimientos bruscos y golpes significativa vibración.
4 Composición y modelos de representación
5 Parámetros principales y rendimiento técnico
marca de 5.1 a prueba de explosiones: Exd?BT6 Gb, Exd?CT6, Exe?T6 Gb, DIP A20 TA, T6
5.2 Tensión nominal: AC220 / 380V / 50Hz
5.3 Régimen de corriente: 20A
5.4 Grado de protección: IP65
5.5 Grado corrosión: WF1
5.6 Ingestas especificaciones y permitir el uso de cable de Trail exterior sigue:
6 Características estructurales
6.1 Cáscara de fundición de aleación de aluminio de fundición en arena o moldeo, superficie de pulverización
electrostática de alta presión.
6.2 Vivienda está hecho de acero inoxidable de acuerdo a las necesidades del usuario.
terminales dedicados 6.3Terminal, cableado fácil, seguro y fiable.
6.4 dirección de entrada se puede determinar de acuerdo a los requerimientos del usuario, de acuerdo con las
necesidades del usuario equipados con la serie BDM casquillo del sello del cable.
6.5 De entrada G1 "requisitos generales configurado tuerca de compresión de plástico, G1" y por encima de dispositivo
de sujeción especial de aluminio configurado, por favor indicar cuando usted tiene requisitos especiales.
6.6 Especificación de la ingesta de la caja de conexiones convencional para el BSP, también se pueden procesar rosca
métrica o de hilos de NPT, etc., según las necesidades del usuario.
7 Instalación, uso y mantenimiento
7.1 Instalación
7.1.1 El trabajo de instalación debe ser realizada por profesionales.
7.1.2 Antes de la instalación, previamente comprobar si los datos básicos que figuran en la placa de la caja de
conexiones cumplen con las condiciones de uso.
7.1.3 Comprobar el funcionamiento general anillo de apriete, la junta en el dispositivo de introducción de la caja de
conexión introducido es totalmente completa.
7.1.4 Enlace del sistema de caja de conexiones y el lugar de puesta a tierra de manera sólida y fiable.
7.1.5 Todos los elementos de sujeción requerida contra la rotación, no de forma automática se suelta.
7.2 Uso
7.2.1 No abra la tapa en el estado cargado.
7.3 Mantenimiento
7.3.1 Después de la instalación o servicio posible, debe prestarse atención al mantenimiento de los precintos en el
prensado, a fin de no afectar el rendimiento a prueba de explosiones o tener agua en su interior y provocar una falla.
7.3.2 Revisar regularmente a las juntas, si fenómeno antiguo encontrado debe ser reemplazado inmediatamente.
7.3.3 Inspeccionado regularmente a la junta a prueba de explosión de la caja de conexiones, y la pintura de aceite
antioxidante en el tiempo para la superficie.

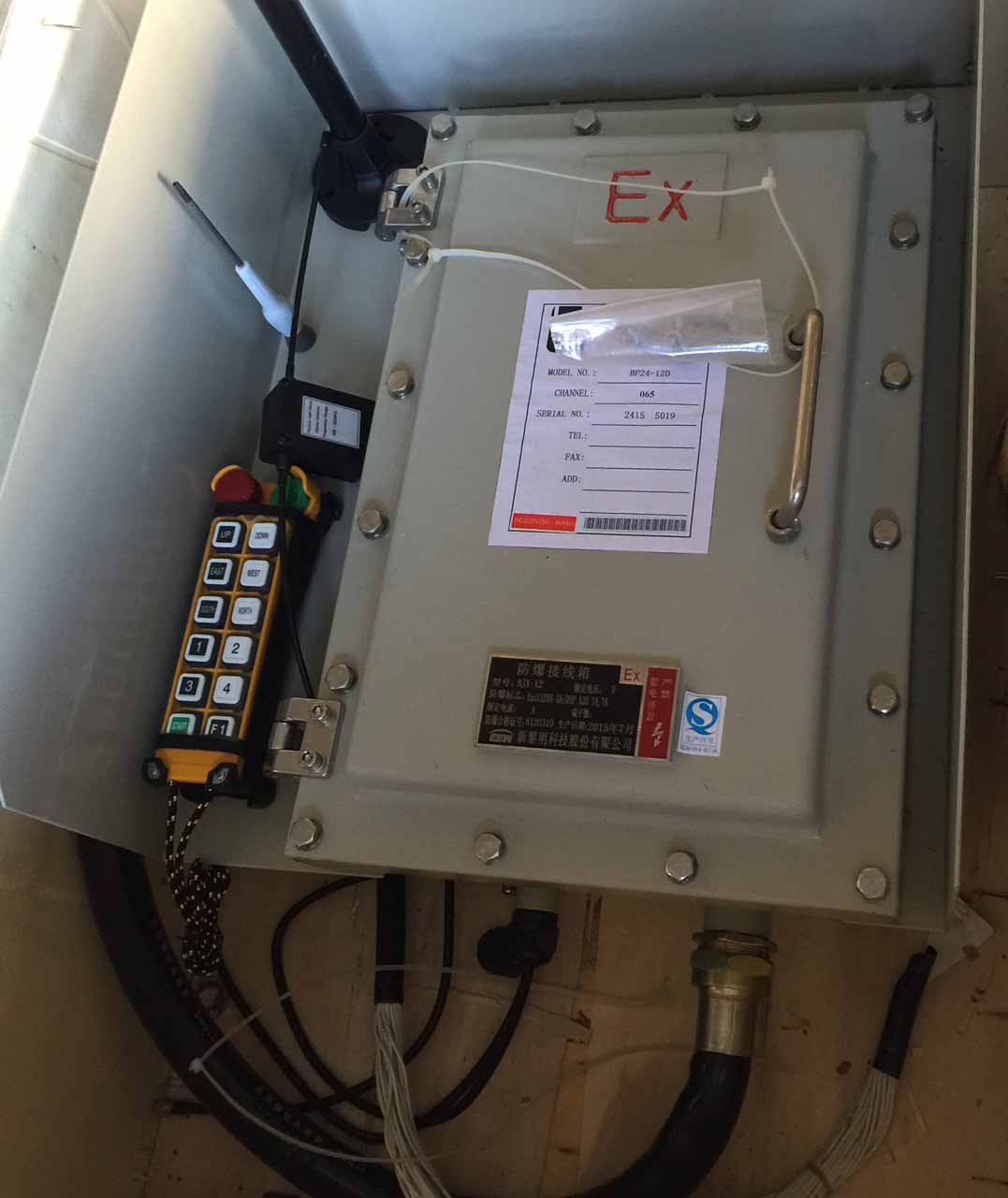

8 Apariencia y esquema de instalación
